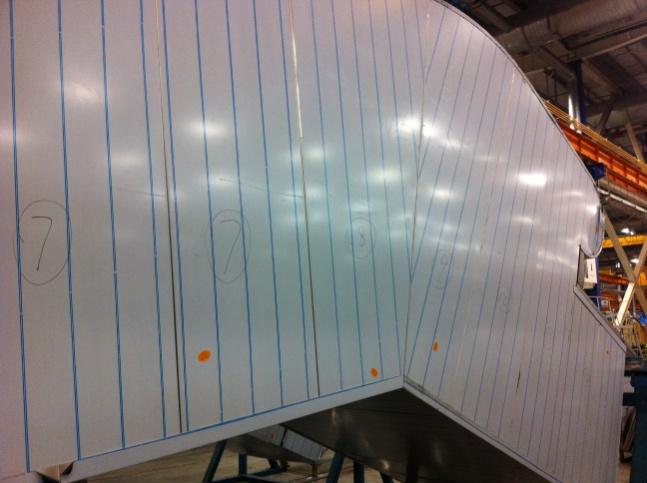

扶梯的认识

     侧封板、底护板、内壁板、嵌条、铝型包边及主型材。

目前扶梯设计中主要为侧封板、内壁板以及底腹板三大部分，其中内壁板以及底腹板基本类同侧封板的包装样式，下面主要对侧封板进行解析。

侧封板分类：上头部侧封板、中间段侧封板和下头部侧封板。

上头部以及下头部侧封板也称为非直线段侧封板；中间段侧封板分为标准段侧封板以及调整段，标准段侧封板即长宽尺寸都相同的规则形状侧封板，调整段为长度与标准段相同宽度不同的规则形状侧封板，调整段一般宽度不会超过标准段的宽度。

因侧封板基本都是扁平状面板，故目前包装方式都为侧封板的最长方向两头由纸板粘合制作而成的内支撑件作为固定，外面再套上合适尺寸的重型瓦楞制作的箱围，整体再配上胶合板托盘以及顶部的盖子。

目前包装箱都是以系列来进行设计，故碰到同一系列的产品都会进行前后尺寸的对比，如新产品的尺寸同原设计产品尺寸相差不大的情况下，会对原设计的包装箱进行微调或者整合，以保证设计通用的包装方式。

三种侧封板基本都为单独进行包装存放，在设计过程中会根据实际装箱情况添加一张实物装箱图，以便操作工按照对应位置进行装箱。

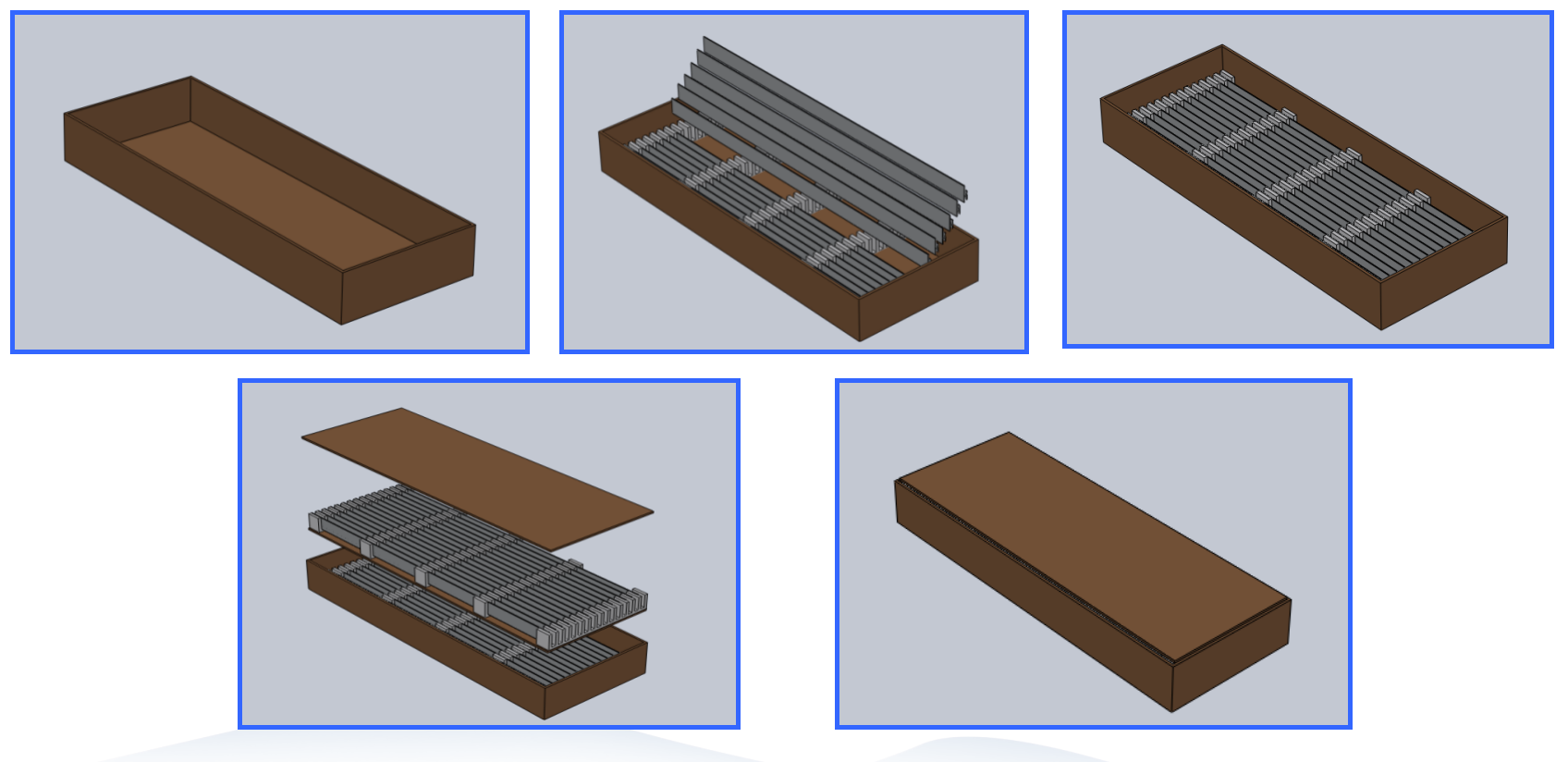

装箱示意图：

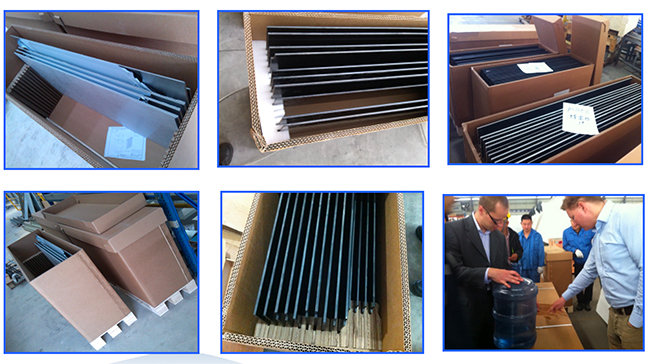

包装实物图：

嵌条的包装：

嵌条的包装样式与前面介绍的侧封板的包装样子基本相同，也是采用内部支撑件加外部纸箱的方式进行包装。

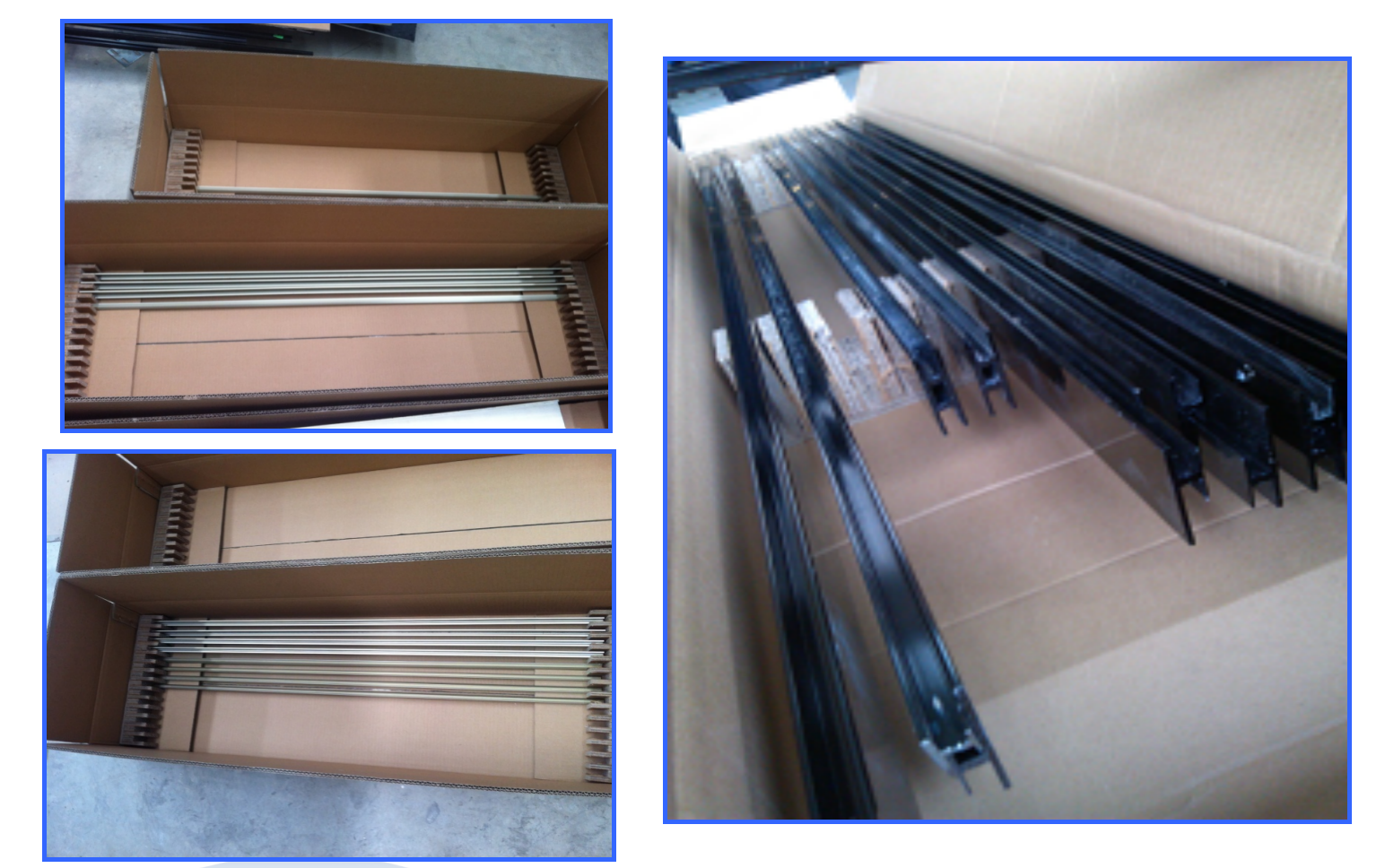

嵌条包装实物图：

常规包装设计中内部所装产品只有一个大概的图例，导致现场包装存放需要耗费一定的时间去进行箱内卡槽与所对应的产品进行对比，故新增加了一个物料装箱图，可以用于现场物料装箱以及客户安装扶梯时按照物料装箱图进行对应安装，可以有效的减少中间环节的时间。（在安装前线还需配上英文说明）

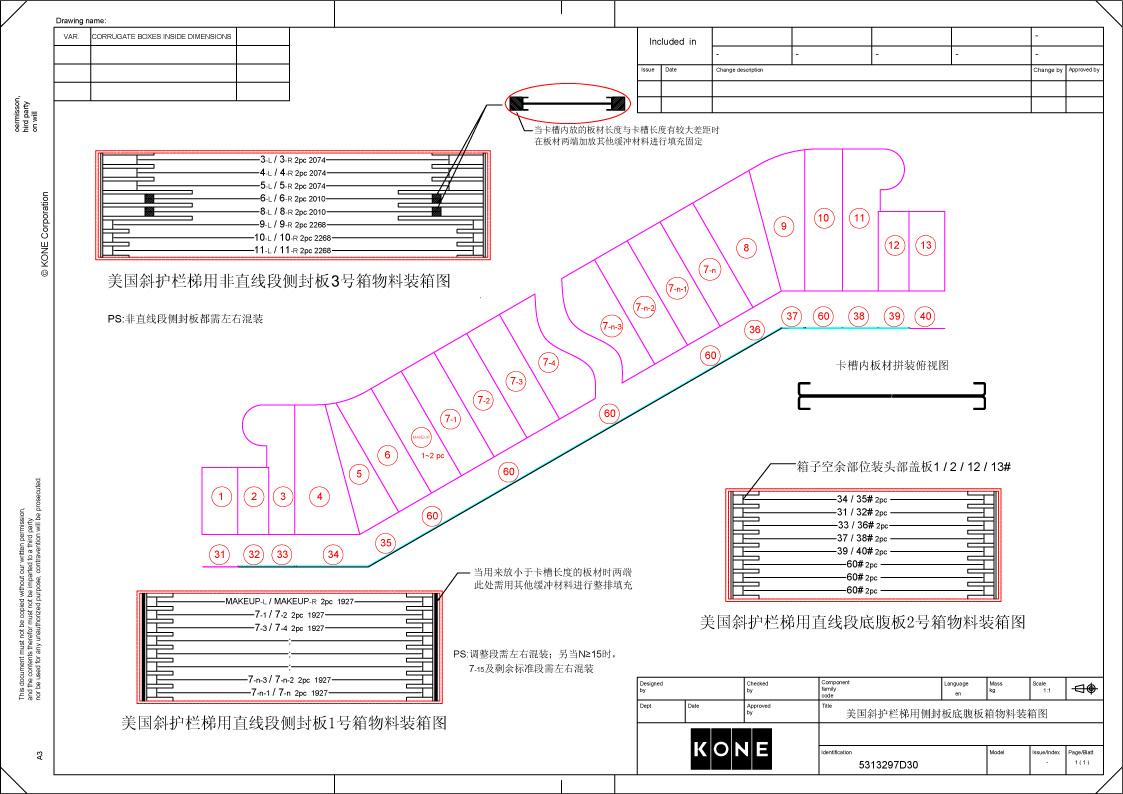

物料装箱图：

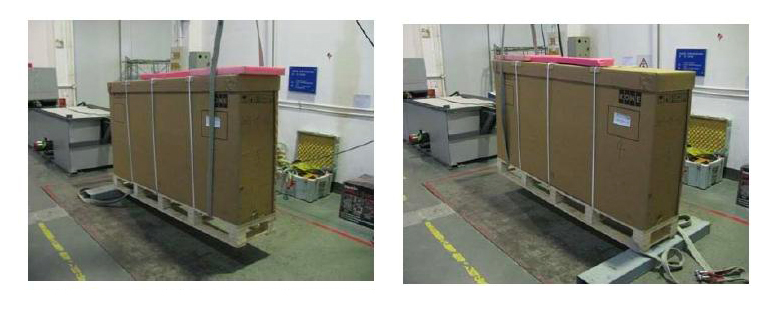

斜面冲击试验：

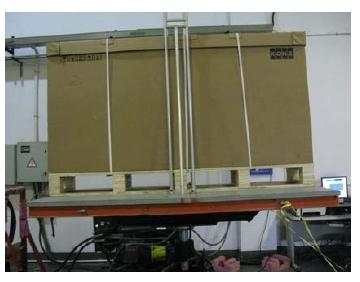

振动试验：

跌落试验：
